三位五通電磁換向閥工作原理：
三位五通顧名思義，三個工作位置，五個口。三位五通電磁閥“E”為中泄式;“P”為中壓式;“C”為中封式。防爆型電磁閥門訂貨時后面加注“EX”。
三個位置是指電磁閥的閥芯有三個位置。三位電磁閥都是有兩個線圈的。我們暫且稱之為A和B線圈。AB都不通電的時候閥芯是一個位置，A通電時閥芯會動作，這個是第二個位置，A斷電，B通電的時候閥芯的位置是第三個位置。所以一共三個位置。請注意三位五通電磁閥有三種，指AB都不通電的時候閥芯的狀態不同分為中封、中開和中閉。換向閥是具有兩種以上流動形式和兩個以上油口的方向控制閥。是實現液壓油流的溝通、切斷和換向，以及壓力卸載和順序動作控制的閥門。靠閥芯與閥體的相對運動的方向控制閥。有轉閥式和滑閥式兩種。按閥芯在閥體內停留的工作位置數分為二位、三位等;按與閥體相連的油路數分為二通、三通、四通和六通等;操作閥芯運動的方式有手動、機動、電動、液動、電液等型式。

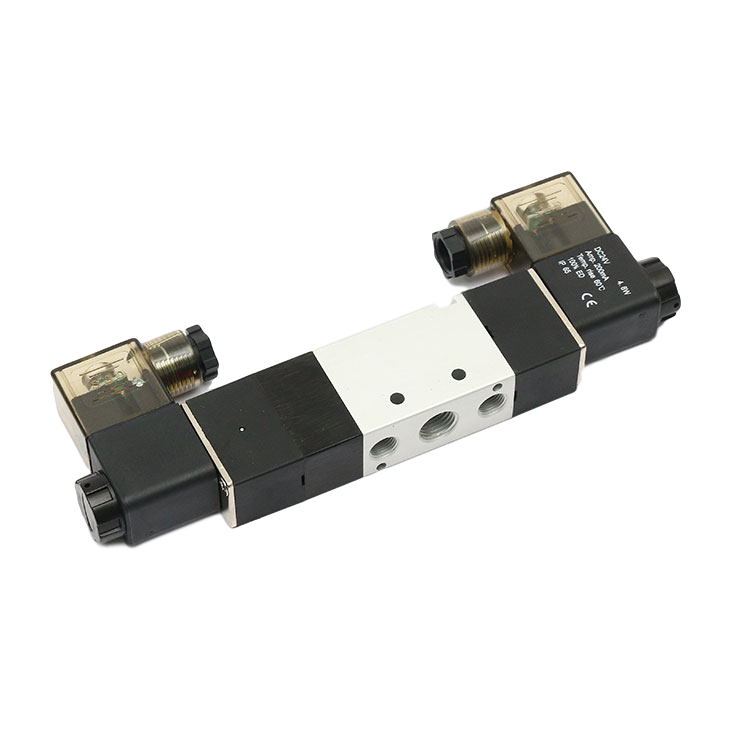

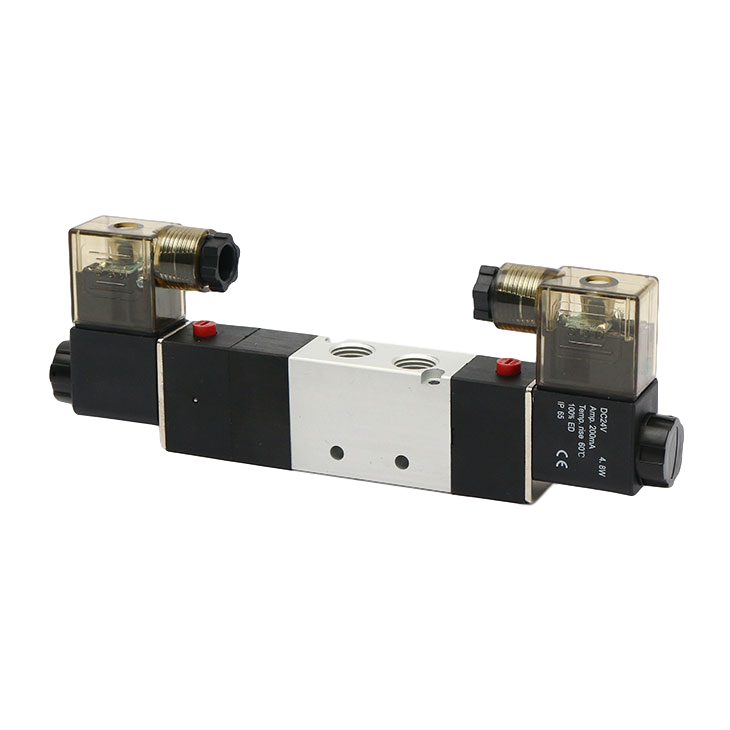

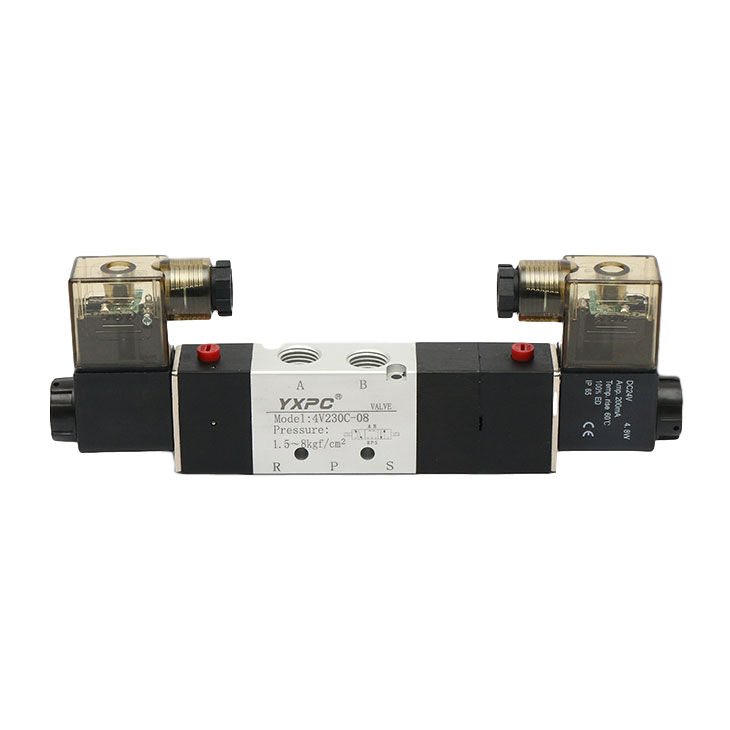

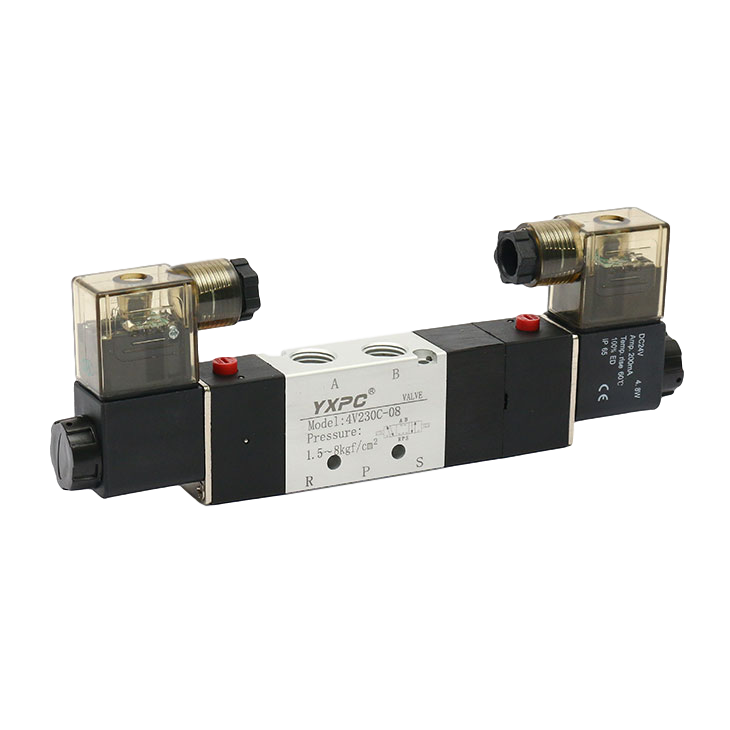

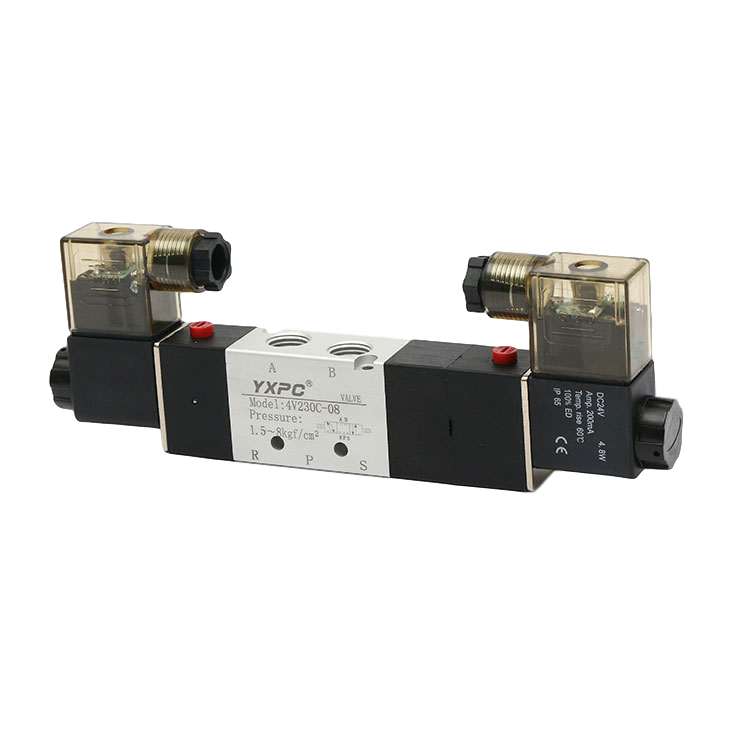

產品型號：4V230C-08電磁閥
產品品牌：羽新
產品材質：鋁合金
通道類型：三位五通
連接形式：內螺紋
接管口徑：G1/4、NPT1/4
產品用途：換向
使用壓力：0.15-0.8（mpa）
動作方式：先導式
適用介質：5-50攝氏度
最高頻率：每秒5次
